Les flottilles et escadrilles d'hélicoptères



Ruban A legende 31F



 Créée le 1-8-1956 à Sétif (Algérie) sur H.21.

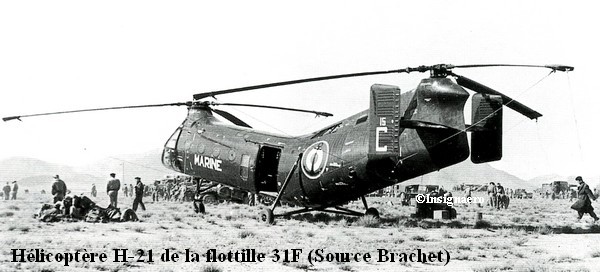

Helicoptere H.21 de la flottille 31F



En avril 1960, elle est armée avec des Sikorsky HSS.1.

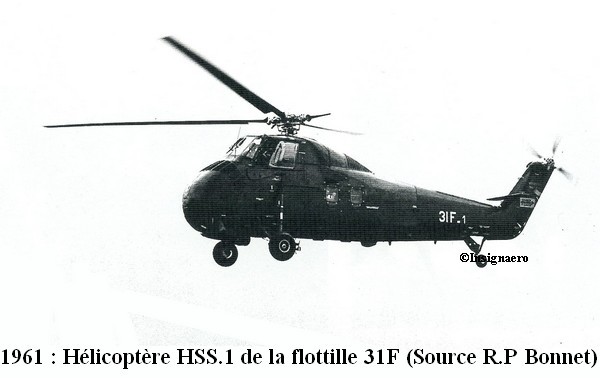

Helicoptere HSS.1 en Algerie de la 31F



Après son rapatriement en métropole à Saint Mandrier, elle se voit armée en WG.13 Lynx à partir de septembre 1978.  Dissoute le 25-6-2010.

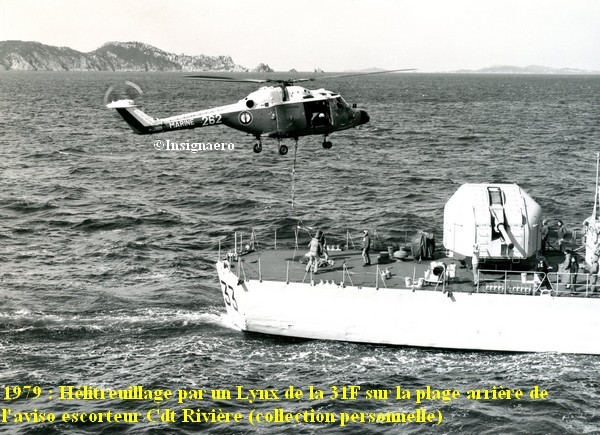

Helicoptere WG13 Lynx de la flottille 31F



Elle est recréée le 04-10-2012 à Hyères sur hélicoptères NH.90  Caïman.

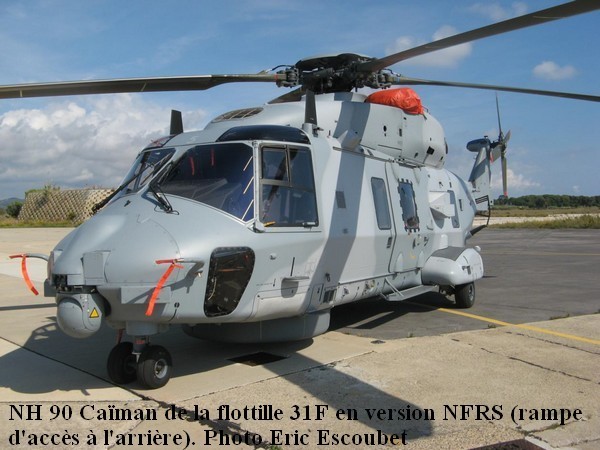

Helicoptere NH.90 de la 31F en version NFRS



Ses affectations : Sétif (1956/1957) - Sidi Bel-Abbès (1957/1960) - Lartigue (1960/1961) - Saint Mandrier (1961/2003) - Hyères (2003/2010) - Hyères (2012 et à suivre).

L'emblème au cheval ailé est le même que les Américains avaient adopté pour leurs hélicoptères H.21 (Workorse = cheval de trait). Le Pégase ici présenté, est placé sur une croix d'Agadès.  Insigne homologué tardivement le 4-1-1990 sous le n° M914.

Les premiers de ces insignes ont été réalisés par Arthus Bertrand. Ci-dessous 3 modèles avec émaillages légèrement différents :

31F metal AB modele 1      31F metal AB modele 2      31F metal AB modele 3

En 1983, lors des missions "Olifant" au Liban, la flottille fit réaliser à Beyrouth un insigne. Le voila ci-après :

31F metal fabrication Liban 1983

Par la suite d'autres modèles furent produits. Notons pour le 2° à partir de la gauche, que ce fut une erreur de conception de la firme FIA  au cours de la décennie 1990 (les tours...) :

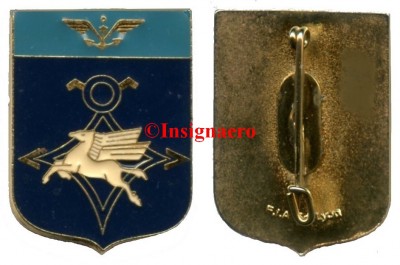

31F metal FIA 1     31F metal FIA 2     31F metal tole peinte     31F metal APS en 2010





-----------------------------------------------





Ruban A legende 32F

 Créée en janvier 1958 à Cuers, sur HSS.1. Affectée ensuite à Lartigue en Algérie à/c de février de la même année. Elle participe aux opérations de maintien de l'ordre dans le Sud-Oranais et sur la frontière algéro-marocaine.

A son retour en métropole elle stationne à Saint Mandrier dès juillet 1962.

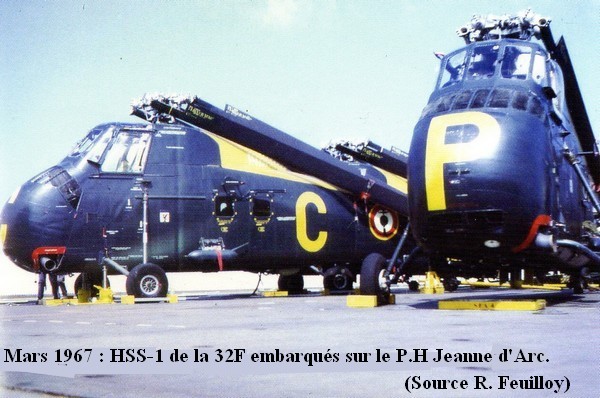

Helicoptere HSS.1 de la 32F sur le P.H Jeanne D arc



Affectée à Lanvéoc Poulmic en juin 1964, base depuis laquelle la flottille fournit chaque année un détachement d'HSS pour la campagne de celle-ci. En janvier 1970, elle se voit armée en Super-Frelon.

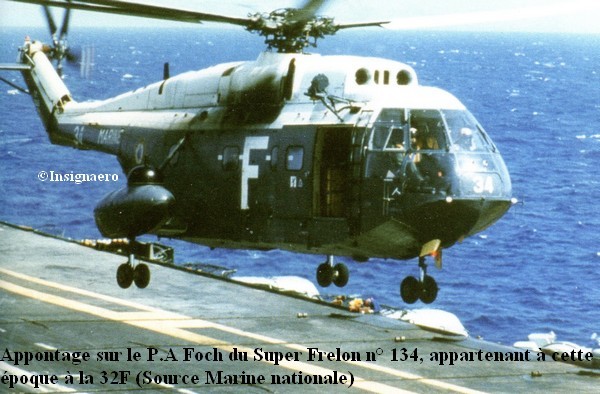

Helicoptere Super Frelon numero 134 de la 32F



Durant l'année 1997 des Dauphin lui sont adjoints. Ces derniers lui sont retirés en janvier 2001 et les derniers Super-Frelon quant à eux sont condamnés en fin avril 2010. A compter de cette date, deux EC-225 (Super Puma) lui sont affectés (achetés à Airbus Hélicoptères).

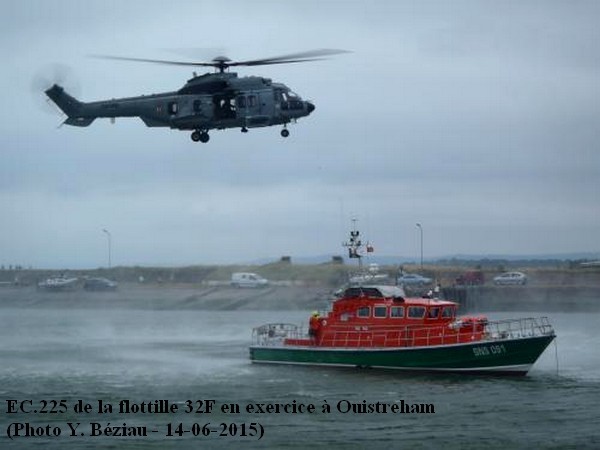

Helicoptere EC.225 de la 32F le 14 juin 2015



La flottille est mise en sommeil le 27 juin 2016.

Emblème de la flottille :

Insigne à l'échiquier : Dessin de l'EV1 Jean Baudin en 1958, mais non homologué par la suite. Pour information : La flottille bien plus tard a demandé aux héritiers de la maison Courtois, de rééditer cet insigne. La chose fut faite, mais la nouvelle mouture ne comporte aucune inscription au dos. A l'origine en 1958, l'insigne a eu une pastille tenant l'épingle, comportant le nom de Courtois, ce qui n'est pas le cas pour la réédition. De plus lors de cette réédition, des insignes miniatures ont été produits. (Ils n'existaient pas auparavant en 1958....).

32F metal echiquier Courtois

---------------

Pour l'aigle sur un piton : Symbolisant les héliportages en des endroits difficiles, cet insigne a été homologué le 29-3-1960 sous le n° M.640, par lettre 98 EM1/ORG/PREMAR IV.

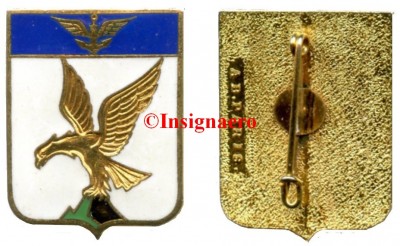

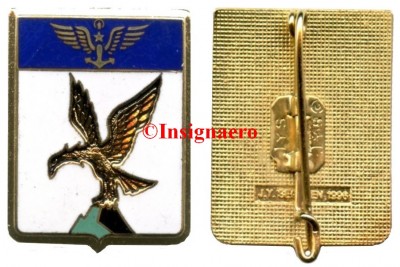

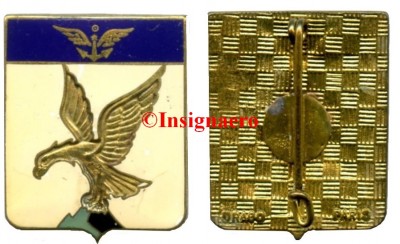

32F metal AB 1       32F metal en Drago       32F metal sans marque 2 epingles au dos       32F metal JYS 2001

Notons pour le 4° modèle (Ségalen) qu'une autre date existe au dos. Il s'agit de l'année 1998.





-----------------------------------------------





Ruban A legende 33F

Créée le 7-6-1957, sur Hélicoptère H-19 à Alger. Affectée à Lartigue en juillet de cette même année. Ses H-19 sont remplacés en juillet 1959 par des HSS.1.

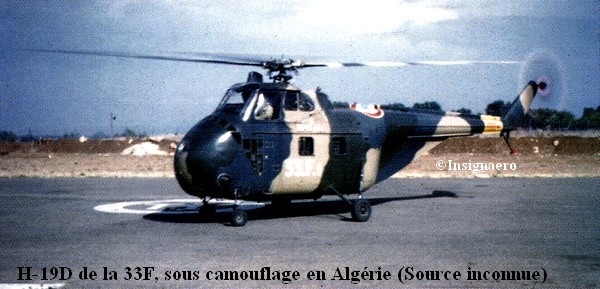

H.19D de la 33F en Algerie

 --------------

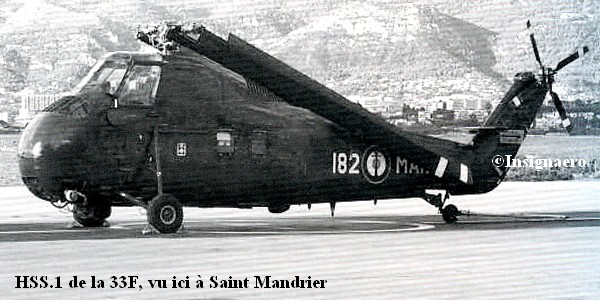

 HSS.1 de la 33F vu ici a Saint Mandrier

---------------



Au terme de la guerre d'Algérie elle est affectée à Fréjus-Saint Raphaël en août 1962, puis à Saint Mandrier à compter de juin 1964. Les HSS effectuent leurs derniers vols en juin 1979 et sont remplacés par des Super-Frelon (version assaut).

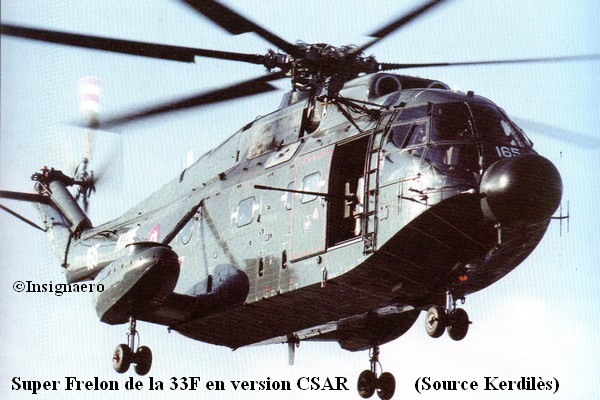

SA 321 numero 165 de la flottille 33F

La flottille est dissoute le 1-10-1999.

Emblème de la flottille

L'insigne représente la colombe de la paix (pacification, évacuations sanitaires, ravitaillement)  sur fond d'éclair rouge (assaut) et correspond à sa devise "survivre et vaincre".  Homologué par lettre 246 EMG/Org du 30 août 1957 sous le n° M615 (Egalement par lettre 363 EMG/Aéro/o du 24 août 1957).

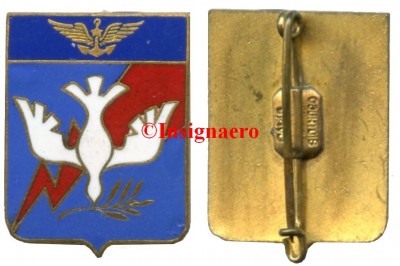

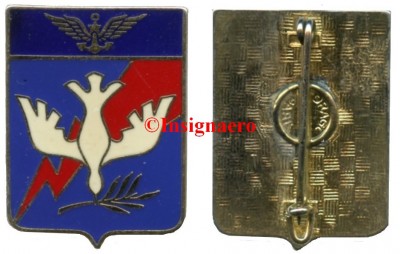

33F metal en Courtois       33F metal en Drago Paris       33F Metal en 1987 FIA numerote       33F Metal tole

Elle est récréée le 8-12- 2011 à Lanvéoc Poulmic sur NH.90 Caïman.  Avec ce nouvel appareil dont elle dispose, ses missions sont multiples : Lutte anti-surface, lutte ASM, soutien, assaut en mer, assistances, évacuations sanitaires etc...

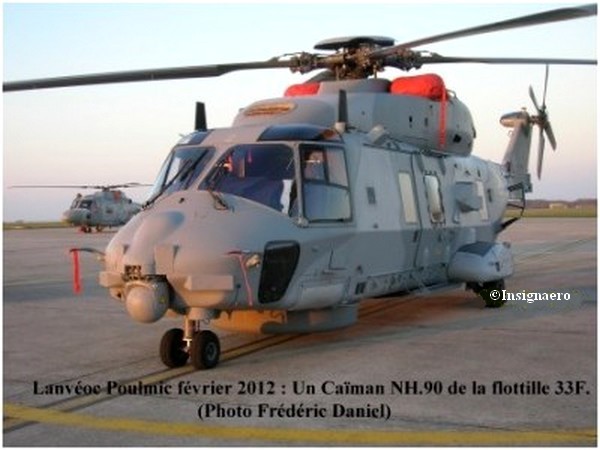

Caiman NH 90 de la flottille 33F a Lanveoc





-----------------------------------------------





Ruban A legende 34F

Ex section Alouette III ASM ayant vu le jour le 1-7-1973 , l'escadrille 34F est créée le 9-9-1974 à Fréjus-Saint Raphaël équipée avec ce type d'appareil.

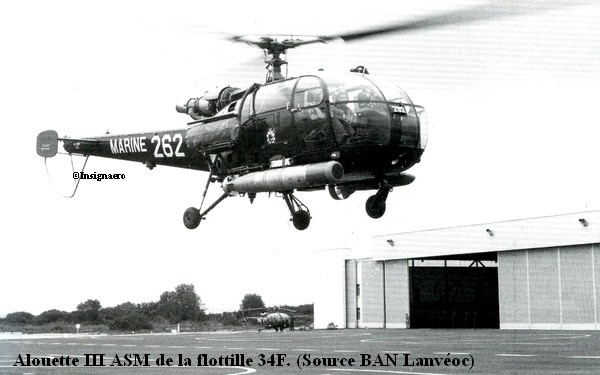

Alouette III ASM de la flottille 34F a Lanveoc

Elle émigre à Lanvéoc Poulmic où elle s'installe  durant le mois de janvier 1975.  Les Alouette III sont abandonnées en 1979 et remplacées par des WG.13 Lynx.

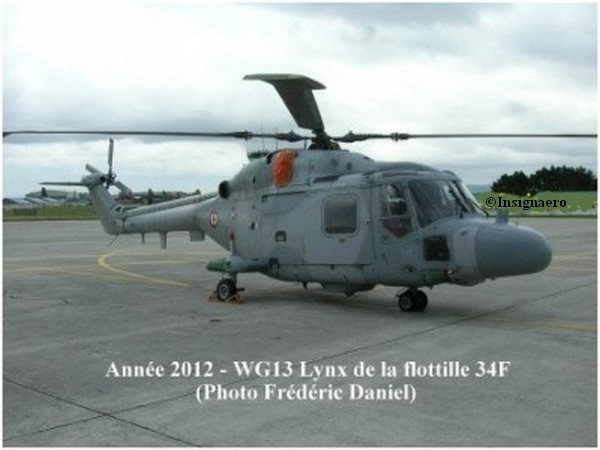

Lynx de la 34F a Lanveoc en 2012



Son emblème

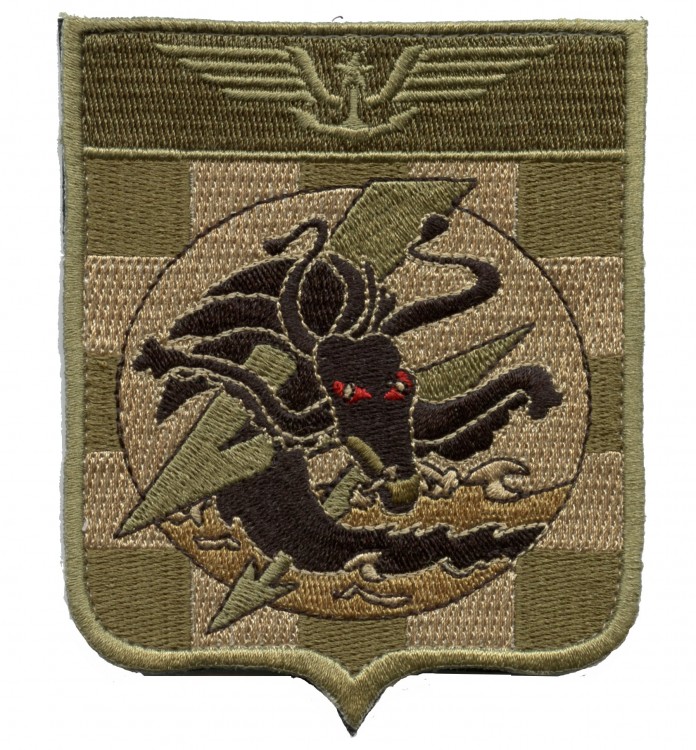

Dessiné par le SM Courtois, cet emblème représente un moloch avec éclair, sur les armes du baron du Poulmic. Insigne homologué par décision n° 60 EMM/CAB du 24-1-1975 sous le n° M.732.

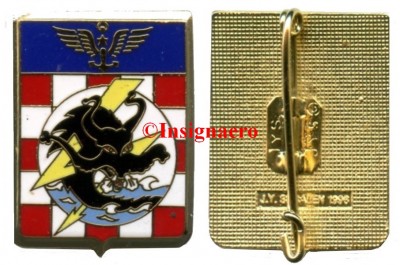

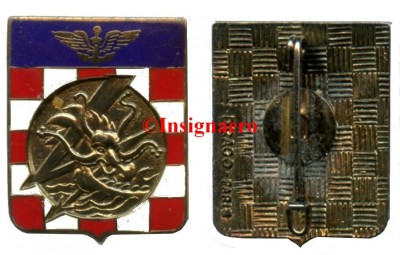

34F Metal en Drago       34F metal rond Pichard argente       34F metal rond Pichard dore    34F metal JYS 2000

Notons pour le 4° insigne (Ségalen) qu'une version d'année de fabrication 1996 au lieu de 2000 existe.

-----------

Pour le modèle ci dessous : Détail curieux, le verso porte les empreintes en creux du rond central et du pingouin du bandeau. Il s'agit vraisemblablement d'un modèle fabriqué grâce à la matrice d'origine de la maison Drago (Peut-être chez Arthus Bertrand ou chez Delsart...).

34F metal semblant avoir ete fait avec une matrice de Drago





-----------------------------------------------





Ruban A legende 35F

Héritière de la section "Jeanne d'Arc" créée en 1969 avec des HSS.1, la flottille 35F voit le jour le 11-6-1979 sur la BAN de Saint Mandrier (Elle remplace alors la section Jeanne d'Arc qui était dôtée d'HSS.1)  En temps que formation affectée au porte-hélicoptères Jeanne d'Arc,, elle met en oeuvre successivement des WG.13 Lynx (jusqu'en 1990)  et des Alouette III SA.316B.  (jusqu'en 1998).

Elle  est désignée pour Lanvéoc Poulmic en octobre 1979.

Alouette III de la 35F au large de la Patagonie

 ----------------

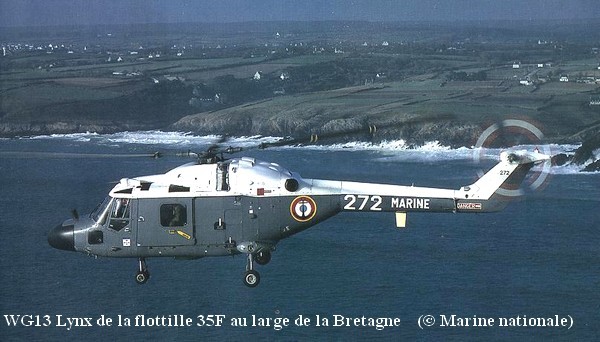

WG13 Lynx de la flottille 35F en Bretagne



En 1991 elle reçoit des Alouette II (qu'elle conserve jusqu'en 1997).

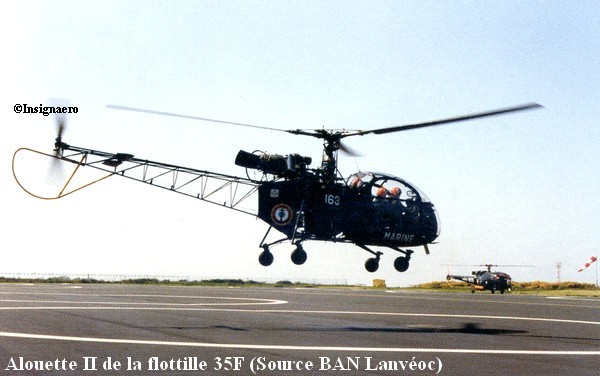

Helicoptere Alouette II de la flottille 35F



A partir de 1992, armement des premiers détachements sur les frégates de surveillance type Floréal. En 1993 armement des premiers sites sur la côte Atlantique ( Cherbourg, Le Touquet, Rochefort) avec des Dauphin de service public.

L'année 1994, voit arriver en son sein, l'hélicoptère Panther (qui y demeure jusqu'en 1995 , transféré ensuite à la 36F).

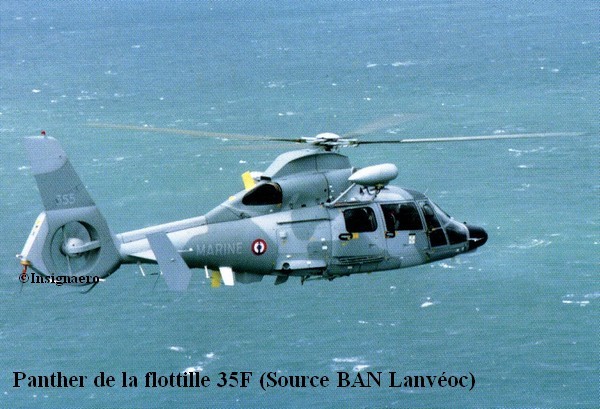

Helicoptere Panther de la flottille 35F

Le Dauphin prend la relève en 1994 et ce jusqu'en 1998, année où la flottille est dissoute le 1er octobre.

--------------------

Elle est recréée à Saint Mandrier un an plus tard (par fusion de la flottille 33F et de l'escadrille 23S) avec en dotation les hélicoptères suivants :

3 SA 321Super-Frelon (qu'elle conservera jusqu'en 2001), 6 Alouette III et 2 Dauphin AS365F. Ce parc, va évidemment évoluer au fur et à mesure du temps.

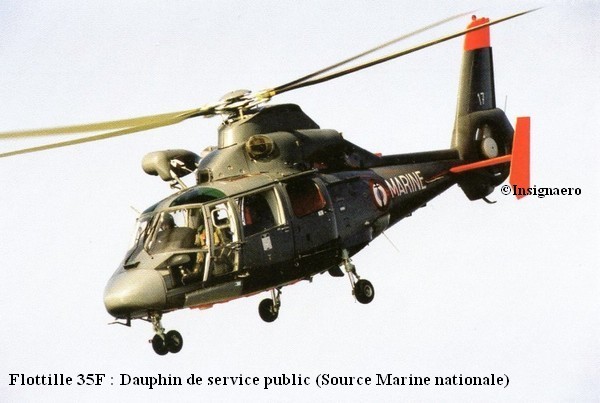

35F helicoptere Dauphin de service public

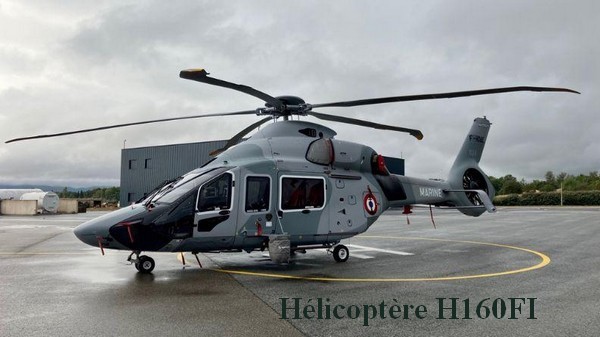

A partir de 2001, la mission principale de la 35F sera la mission de service public.

La flottille, assure des détachements à bord de bâtiments de la Marine Nationale. Pour exemple : Pédro à bord du P.A Charles de Gaulle.

Elle assure également des détachements pour la "rescue" dans certains ports de métropole (Cherboug, Le Touquet, La Rochelle, Lanvéoc Poulmic... etc).

Suite à la fermeture de la BAN Saint Mandrier, la flottille est affectée à Hyères en janvier 2004.

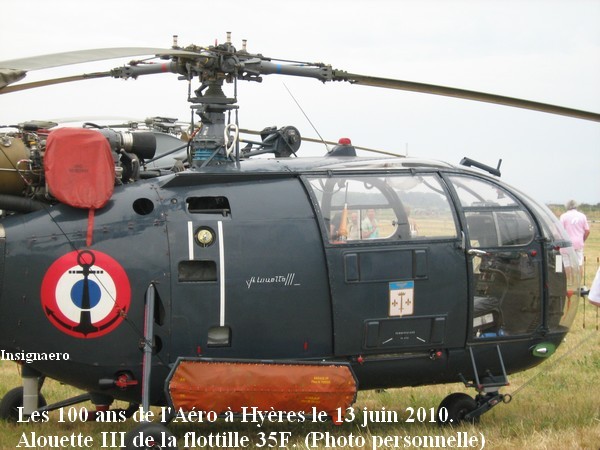

Alouette III de la Flottille 35F a Hyeres en 2010





Son emblème

Il reprend l'insigne du service aviation du croiseur Jeanne d'Arc de 1931. Insigne homologué le 16-6-1981 sous le n° M722 (Décision 433 EMM/CAB).

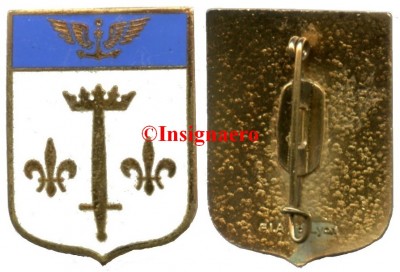

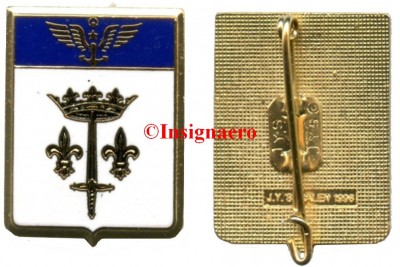

35F Metal ecu blanc  FIA            35F metal JYS 1996

Curiosité :

En 1999, lors des dissolutions de la flottille 33F et de l'escadrille 23S et de la naissance de la nouvelle flottille 35F,  un particulier avait imaginé le dessin de cet insigne, et en avait fait effectuer le tirage d'une centaine à ses propres frais.  Ces insignes mesurent 32 mm de haut, comportent sur le verso une tête de "Popeye"  et sont numérotés. L'épingle est fixée grâce à une pastille ovale. Bien entendu, ces objets n'ont pas été acceptés ni vendus  par la flottille.

35F. Ecu  pour nouvelle 35F en 1999





-----------------------------------------------





Ruban A legende 36F

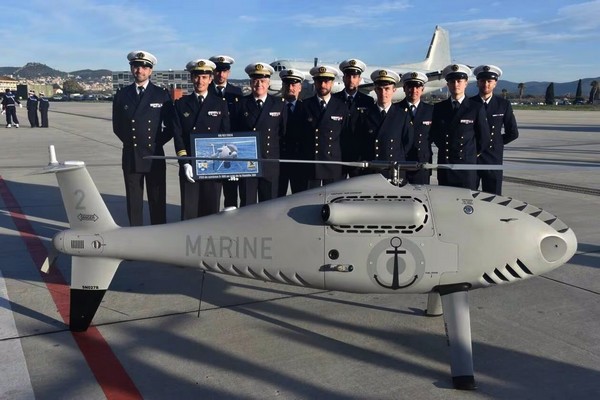

Créée le 22-9-1995 à Saint Mandrier sur hélicoptère Panther. Elle quitte Saint Mandrier en novembre 2003 et prend ses nouveaux quartiers sur la B.A.N d'Hyères.

Cette flottille assure de nombreux détachements sur des bâtiments de la Marine nationale et sur les frégates basées outre-mer.

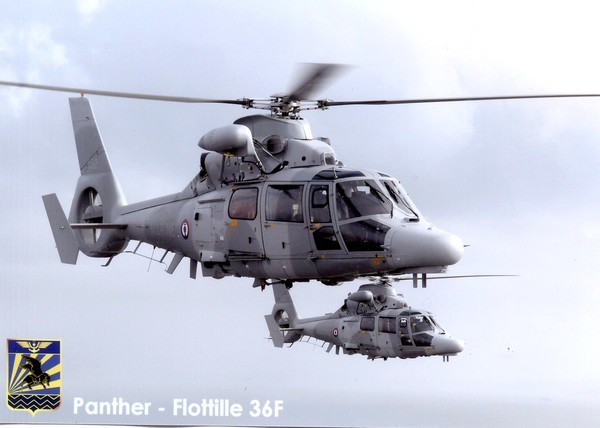

Photo officielle de Panther de la 36F



Son emblème :

Rappelant le type d'appareils qui l'arment à sa création (hélicoptères Panther), cet insigne a été dessiné par le peintre de la Marine Michel Bez. Homologué le 23-11-1995 sous le n° M.985, par lettre 431 DEF/DEMM/CAB/NP.

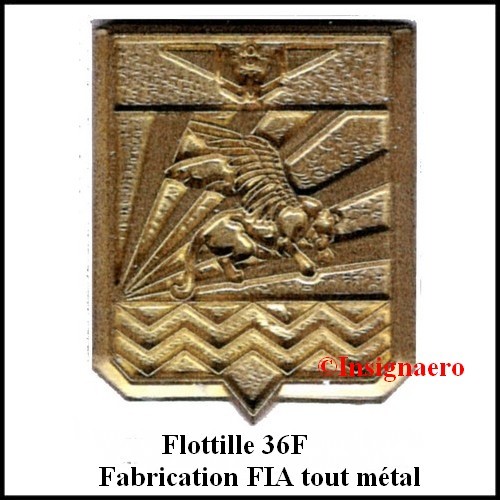

36F Metal FIA 1

Nota : Il existe un modèle non émaillé, présenté ci-dessous :

36F metal FIA 2





-----------------------------------------------



Ruban A legende 20S

Voir cette formation dans le chapitre "diverses escadrilles à partir de 1946".





-----------------------------------------------







Ruban A legende 22S

 Créée le 1-9-1964 à Lanvéoc Poulmic. sur Alouette II et III. En 1976 elle est dotée d'Alouette III V.S.V (Vol sans visibilité), et forme les équipages aux particularités du vol au dessus de l'eau, de jour comme de nuit. Assure également le soutien des bâtiments à la mer. (Les Alouette II sont retirées en 1991).

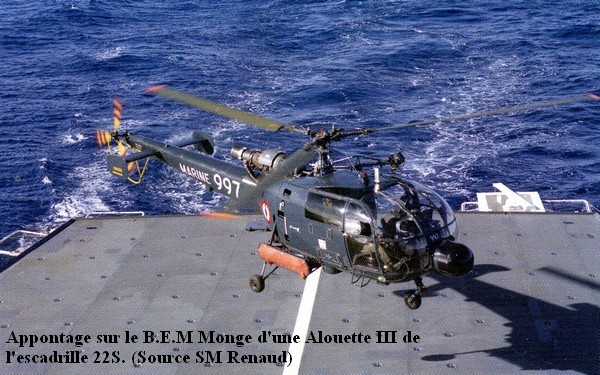

Appontage sur le Monge de une AL.III de la 22S





Son emblème

Les hermines de Bretagne, symbolisent ici les pales d'un rotor d'hélicoptère. Insigne homologué le 30-7-1976 sous le n° M.744 (Décision n° 41 EMM/CAB).

22S metal Drago Paris       22S metal trentenaire ALM Brest       22S metal JYS 1998

Nota : Il existe un insigne réalisé en argent pour le modèle "Drago", et un insigne sans les ailes de la chauve-souris pour le modèle  de chez ALM.

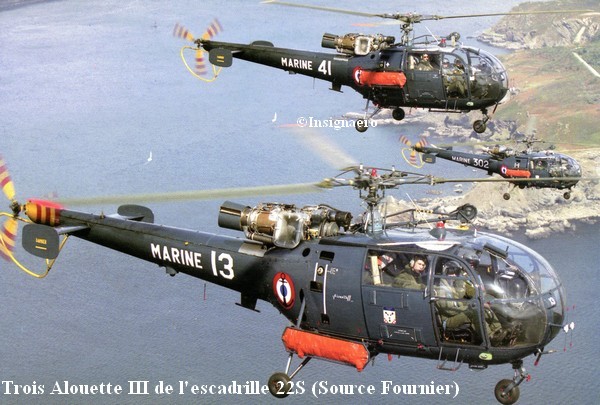

3 AL.III de la 22S de Lanveoc







-----------------------------------------------





Ruban A legende 23S

Issue de l'escadrille 58S, la 23S fut la première formation d'hélicoptères non école de l'Aéronautique navale. Elle voit le jour le 1-7-1954 sur la BAN de Saint Mandrier avec des Piasecki HUP2, appareils qu'elle conserve jusqu'en juillet 1965.

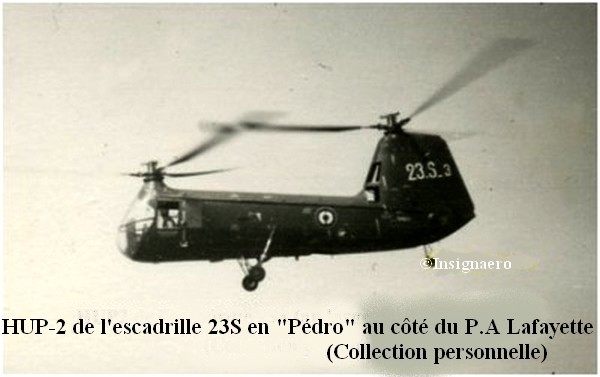

HUP.2 Pedro Escadrille 23S



L' oiseau bi-rotor  est le premier insigne de cette formation.  Il symbolise l'un des tous premiers appareils de l'escadrille : l'hélicoptère HUP2. Insigne homologué le 23-6-1955 sous le n° M582 (Décision n° 142 EMM/CAB).

23S metal oiseau bi rotor AB email

Nota : En 1986, un officier marinier de l'escadrille 23S avait suggéré au commandement de cette formation, de faire rééditer l'insigne comportant l'oiseau bi-rotor. La commande fut donc passée chez Arthus Bertrand, qui réalisa à nouveau une série d'insignes, mais la réalisation fut faite en résine au lieu d'émail. De plus, comme c'était l'escadrille qui redemandait cet insigne, Arthus Bertrand n'ajouta pas de "R" au dos.

-----------

Elle perçoit sa première Alouette II en 1956, puis à partir de 1963 des Alouette III (316B et 319B) viendront renforcer ses existants. Viennent ensuite des Dauphins SA.365F. Depuis la création de cette formation, des détachements d'appareils de l'escadrille étaient présents sur nos porte-avions à la mer afin d'assurer éventuellement la "Rescue", lors des appontages et catapultages d'avions (Pedro).

L'escadrille est dissoute le 1-10-1999, son personnel et ses appareils entrant dans la 35F renaissante.

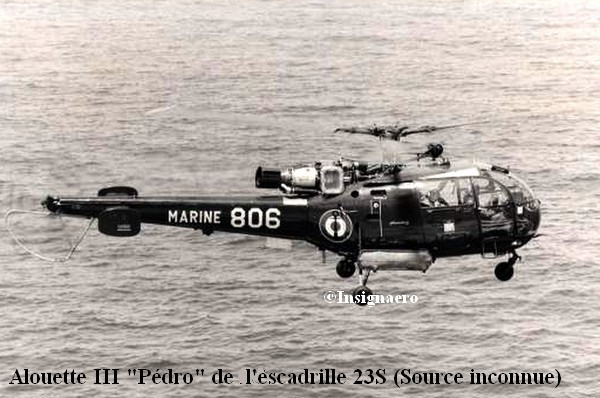

Une Alouette 3 Pedro de la 23S A1

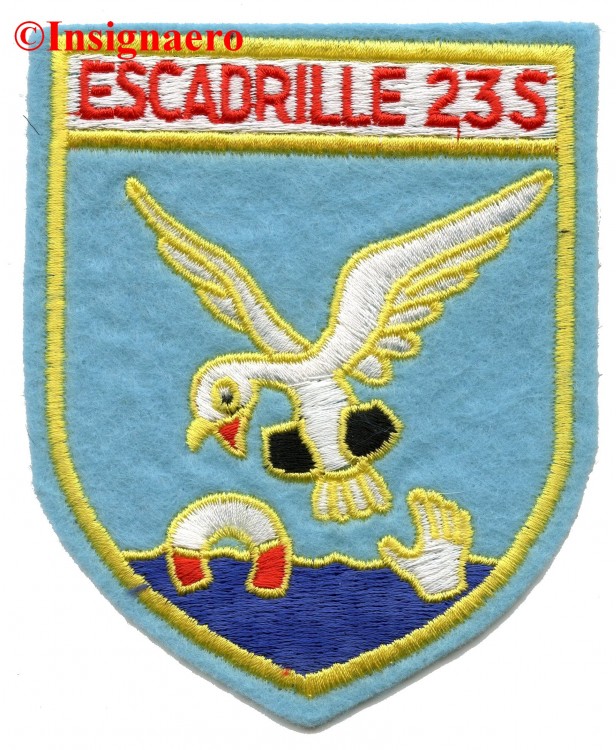

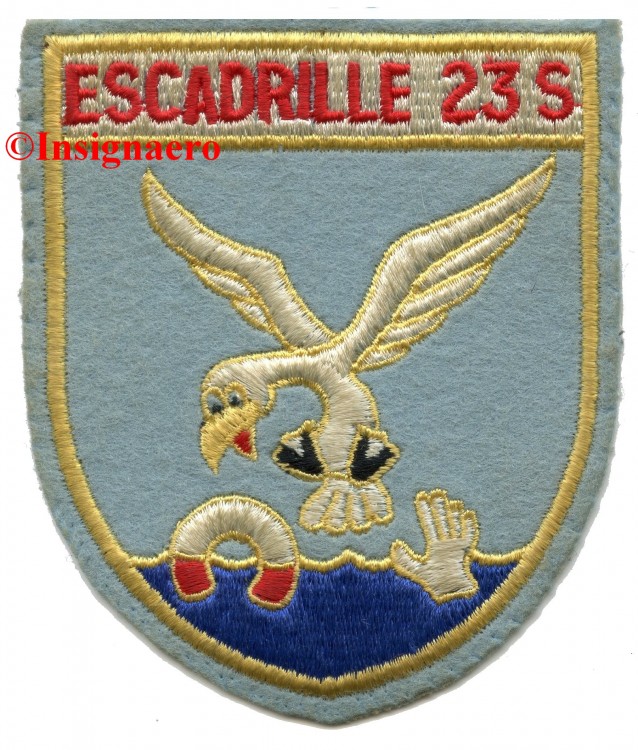

L'oiseau de mer larguant une bouée  de sauvetage à un naufragé est le 2° emblème de la 23S :  Insigne homologué le 30-7-1982 sous le n° M.781 (Décision n° 500 EMM/CAB/NP).

23S metal oiseau sauveteur  Drago      23S metal tole fine sans marque      23S metal FIA ecu





-----------------------------------------------





Ruban A legende 27S

 Créée le 1-12-1967 à Fréjus-Saint Raphaël sur Super Frelon SA 321 (version cargo).

Transite à compter du 12 mars 1968  à bord du P.A Clemenceau à destination de la Polynésie française où elle débarque sur l'atoll de Hao le 16 mai, affectée alors sur la base aérienne n° 185.

1970 sur Hao. SA 321 numero 150

  --------------



Après dissolution de la SECTALPAC (Section Alouette III du Pacifique créée le 1er octobre 1966 et dissoute le 31 décembre 1974 à Hao), le personnel et les appareils de cette petite unité furent versés à l'escadrille 27S. La 27S fut alors scindée en 2 composantes :  A Hao les 2 Super-frelon armant encore la formation et à Mururoa, les Alouette III.

  En 1976, la 27S sur Super-Frelon fut transférée aux forces de souveraineté française du Pacifique pour les missions d' EVASAN. Les 2 appareils  furent retirés de son sein en avril 1978.  Sur Alouette, elle cessa d'exister à Mururoa le 5-8-1980 et dissoute.

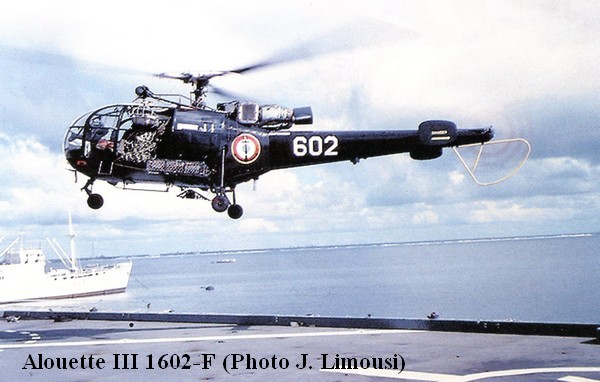

Alouette III 1602 F au Pacifique

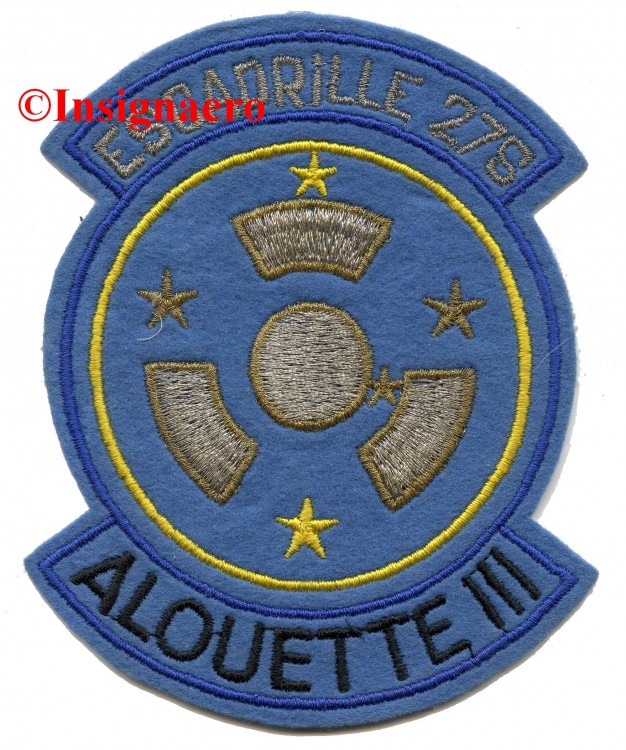

Son emblème représentait le sigle radiologique sur la constellation de la Croix du Sud. Aucune homologation.

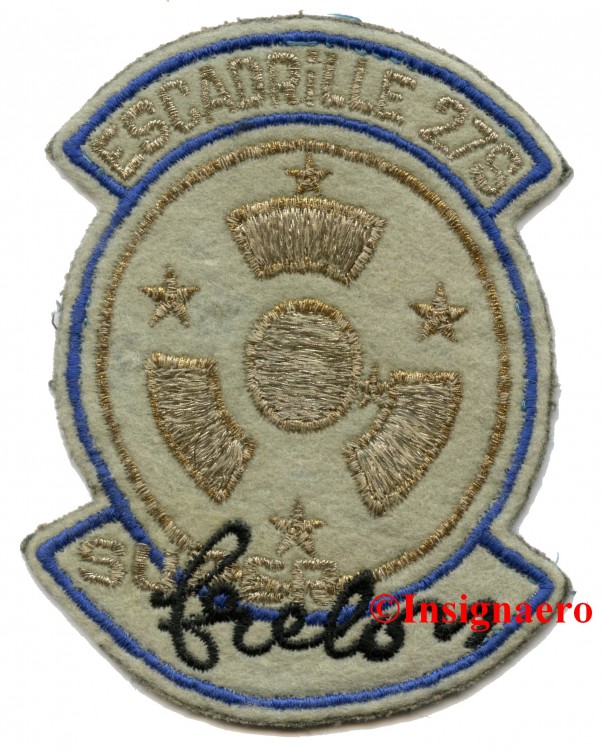

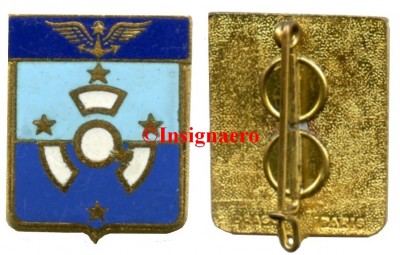

27S Metal Drago





-----------------------------------------------





Ruban A legende 58S

Les 2 premiers hélicoptères de la Marine, forment un groupement qui nait le 1-1-1951 à Saint Mandrier. Ce groupement prend le nom d'escadrille 58S le 1er octobre de cette année-là.  Cette unité est une école de formation pour pilotes "hélicoptéristes".

Elle est transférée à Fréjus-Saint Raphaël en juin 1954.  Durant son existence, l'escadrille aura en son sein : des Bell 47 (de juillet 1951 à septembre 1960), des S.51 (de juillet 1951 à septembre 1954), 2 puis 4 Piasecki HUP2 d'octobre 1953 à novembre 1959), d'Alouette II (de janvier 1957 à septembre 1960) et enfin de H.19D (de février à septembre 1960). Deux de ses S.51 (les 58S-10 et 58S.11) sont présents du 29 août 1952 au 18 mars 1953 à bord du P.A Arromanches, puis du 7 avril au 15 mai 1953 à bord du P.A Lafayette et du 9 septembre 1953 au 16 décembre 1955 à bord du P.A  Bois-Belleau, lors des campagnes en Indochine de ces bâtiments.

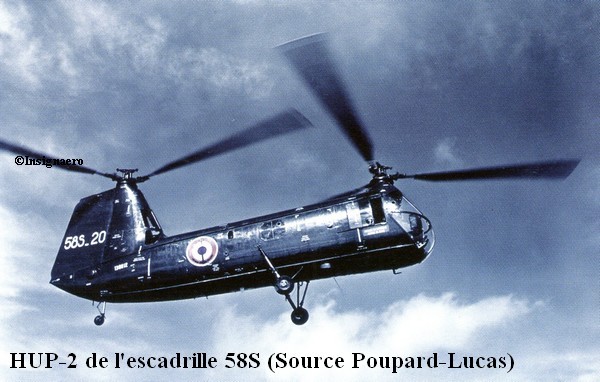

58S helicoptere HUP.2

-------------

58S Siko S.55 a Frejus

 -----------



L'escadrille est dissoute le 1-10-1960, après transfert à l'Armée de l'Air de la formation des pilotes d'hélicoptères de la Marine (La SME de Chambery), cette mission étant ensuite confiée à l'ALAT.

Son insigne représentant un homme volant est homologué le 28-12-1954 sous le n° M.573. (Décision n° 260 EM/CAB).

58S metal Drago 1





-----------------------------------------------
